Estabilidad Estática Relajada: por qué un caza está diseñado para no volar
En la paradoja del caza moderno, su agilidad letal nace de una inestabilidad deliberada: sin la potencia de su motor, es incapaz de volar. La victoria filosófica de la Fighter Mafia es la de un diseño que prioriza el combate sobre la supervivencia.
/https://aviacionlinecdn.eleco.com.ar/media/2025/03/lockheed_martin_f_35_lightning_ii_1.jpg)
El caza a reacción moderno es una paradoja forjada en acero y software. Es un instrumento de dominio aéreo, diseñado para maniobrar con una ferocidad que desafía las leyes de la física como las entendimos alguna vez. Sin embargo, esta capacidad letal se construye sobre un compromiso deliberado y profundo: los cazas más avanzados del mundo están diseñados para ser inherentemente inestables.
Si se priva a una aeronave como el F-16 Fighting Falcon de su motor, se le arrebata más que solo el empuje. Se extingue la energía eléctrica e hidráulica que sostiene su sistema nervioso digital. Sin esta potencia, la aeronave se vuelve aerodinámicamente irrecuperable. No puede ser planeada en ningún sentido convencional; no puede mantener el vuelo controlado, o sustentación. Revierte a su estado natural: un objeto que tiende a caer sin control desde el cielo.
Esto no es un defecto de diseño: es una característica calculada. Repasemos este pacto fundamental, examinando la física de la estabilidad, la revolución intelectual que desafió décadas de ortodoxia en el diseño y la cascada precisa e implacable de fallas de sistemas que ocurre durante una pérdida total de potencia. Exploremos por qué las mismas características que hacen a un caza moderno imbatible en combate lo vuelven indefenso sin su motor.
El impuesto a la estabilidad: el precio aerodinámico de la previsibilidad
En el núcleo del diseño de cualquier aeronave yace el concepto de estabilidad: su tendencia a regresar a una trayectoria de vuelo estable después de sufrir una perturbación. Durante la mayor parte de la historia de la aviación, el objetivo fue la estabilidad estática positiva. Este es el principio que hace que un Cessna de entrenamiento o un avión de línea Boeing se sientan predecibles y seguros. Imagine una pelota en el fondo de un bowl; si la empuja, naturalmente vuelve al centro. Una aeronave estable hace lo mismo, generando fuerzas aerodinámicas que corrigen automáticamente las desviaciones.
Esta estabilidad se rige por la relación física entre dos puntos cruciales: el Centro de Gravedad (CG), donde se concentra el peso de la aeronave, y el Centro Aerodinámico (AC), el punto donde actúan eficazmente las fuerzas de sustentación del ala.

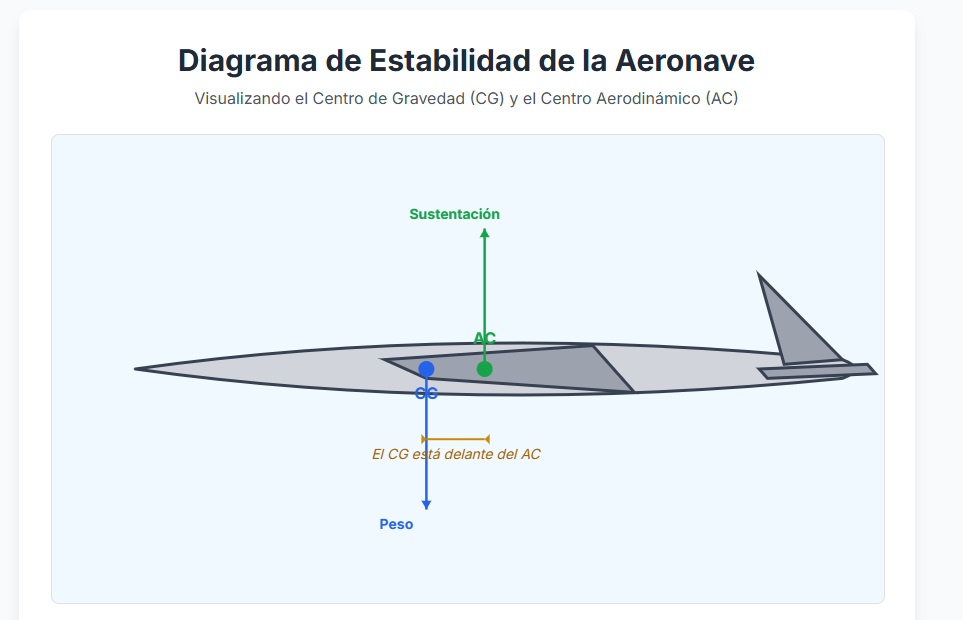

En una aeronave estable, el CG se ubica delante del AC. Si una turbulencia eleva la nariz, la mayor sustentación del ala (que actúa detrás del CG) crea un momento de restauración que baja la proa de la aeronave. Esta tendencia autocorrectiva es deseable, pero tiene un costo. Para contrarrestar esta inclinación inherente a bajar la nariz en vuelo nivelado, la cola horizontal debe producir una fuerza constante hacia abajo. Esta "sustentación negativa" debe ser superada por las alas principales, que deben generar más sustentación, aumentando así un tipo de resistencia conocido como resistencia inducida. Este es el "impuesto a la estabilidad", una penalización inevitable en el rendimiento que se paga para asegurar un manejo predecible.

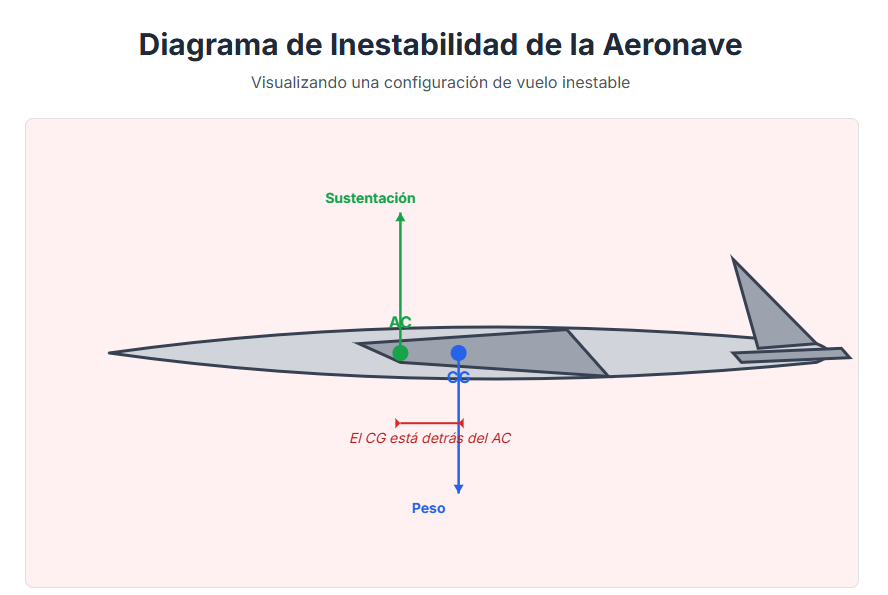

En una aeronave inestable, esta relación se invierte. Los diseñadores ubican deliberadamente el CG detrás del AC. Ahora, cuando el morro se eleva, la sustentación del ala crea un momento de amplificación que eleva el morro aún más, y más rápido. Esto es como equilibrar una bola sobre un cuenco invertido; cualquier perturbación conduce a una divergencia rápida y acelerada del vuelo controlado.
Durante décadas, pagar el impuesto a la estabilidad no fue negociable. Pero en el ámbito de alto riesgo del combate aire-aire, donde una ventaja de una fracción de segundo en un viraje determina la supervivencia, este impuesto se convirtió en una carga inaceptable. La pregunta para una nueva generación de diseñadores ya no era cómo garantizar la estabilidad, sino cómo eliminarla por completo para desbloquear un nuevo nivel de rendimiento.
La herejía de la 'Fighter Mafia': diseñando inestabilidad para la superioridad en combate

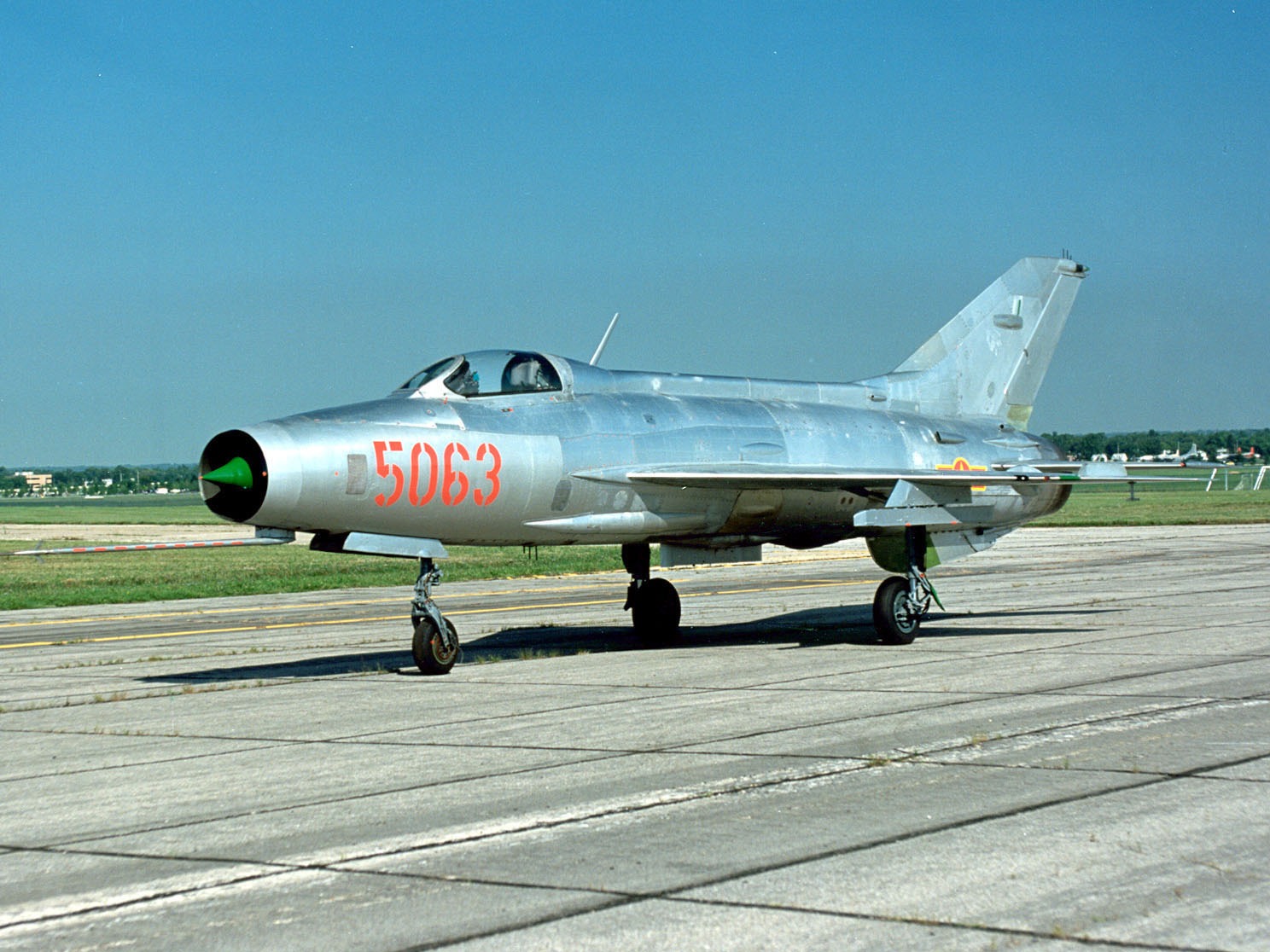

La revolución en el diseño de cazas no nació en un túnel de viento, sino de las brutales lecciones de la Guerra de Vietnam. La doctrina del poder aéreo estadounidense, centrada en interceptores de alta velocidad armados con misiles como el F-4 Phantom II, colisionó con la realidad de los combates cerrados o "dogfights". Contra los MiGs soviéticos, más pequeños y ágiles, la supuesta superioridad tecnológica se evaporó en arremolinadas batallas de virajes a altas G. Las tasas de intercambio en combate se desplomaron, emitiendo un veredicto claro: la velocidad pura y los sistemas complejos no eran sustitutos de la maniobrabilidad.
Este fracaso galvanizó a un grupo informal de pensadores disidentes dentro del establishment de defensa, conocidos como la "Fighter Mafia". Liderados por el brillante y abrasivo Coronel John Boyd, el analista del Pentágono Pierre Sprey y el diseñador de General Dynamics Harry Hillaker, argumentaron que el diseño de cazas de EE. UU. seguía un camino catastrófico, creando aeronaves demasiado pesadas, complejas y caras: máquinas "bañadas en oro" que perdían de vista lo que se necesitaba para ganar un combate.
Su argumento no era mera intuición; estaba respaldado por el lenguaje matemático de la Teoría de Energía-Maniobrabilidad (E-M) de Boyd. Antes de Boyd, las métricas de agilidad eran rudimentarias. La teoría E-M redefinió el rendimiento de una aeronave como un problema de gestión de energía, combinando la energía cinética (velocidad) y la energía potencial (altitud). Su métrica clave, la Potencia Específica Excedente (Ps), cuantificaba la capacidad de una aeronave para cambiar su estado de energía: para trepar, acelerar o virar sin perder velocidad.
Usando diagramas E-M, Boyd podía graficar el rendimiento de dos aeronaves cualesquiera y mostrar con certeza matemática dónde una tenía una ventaja decisiva sobre la otra. Su análisis fue una "Piedra de Rosetta" que reveló que los cazas estadounidenses tenían un importante déficit de energía frente a sus contrapartes soviéticas en partes críticas de la envolvente de vuelo. Esta acusación basada en datos proporcionó la lógica irrefutable necesaria para lanzar el programa Lightweight Fighter (LWF).
El resultado del programa LWF fue el YF-16 de General Dynamics. Diseñado por un equipo bajo la dirección de Hillaker, fue la manifestación física de la filosofía de la Fighter Mafia. Se construyó en torno a un principio central y herético: la Estabilidad Estática Relajada (RSS). El F-16 fue la primera aeronave de producción diseñada intencionalmente para ser aerodinámicamente inestable.
Su CG se ubicó detrás de su AC, haciéndolo tan inherentemente sensible que no podía ser volado por un humano. Esto no fue un defecto; fue la clave de su extraordinaria agilidad. Una estructura inestable quiere activamente cambiar su actitud, lo que significa que incluso la entrada de control más pequeña resulta en una respuesta nítida e instantánea. El impuesto a la estabilidad fue eliminado.
El Fantasma en la Máquina: domando la inestabilidad con el Fly-By-Wire
Diseñar una estructura inestable era solo la mitad de la ecuación. Hacerla volar requirió otro salto tecnológico: el sistema de control de vuelo Fly-By-Wire (FBW). Una aeronave con RSS está más allá de los reflejos humanos. Requiere un sistema que pueda sentir y contrarrestar su tendencia a divergir miles de veces por segundo.

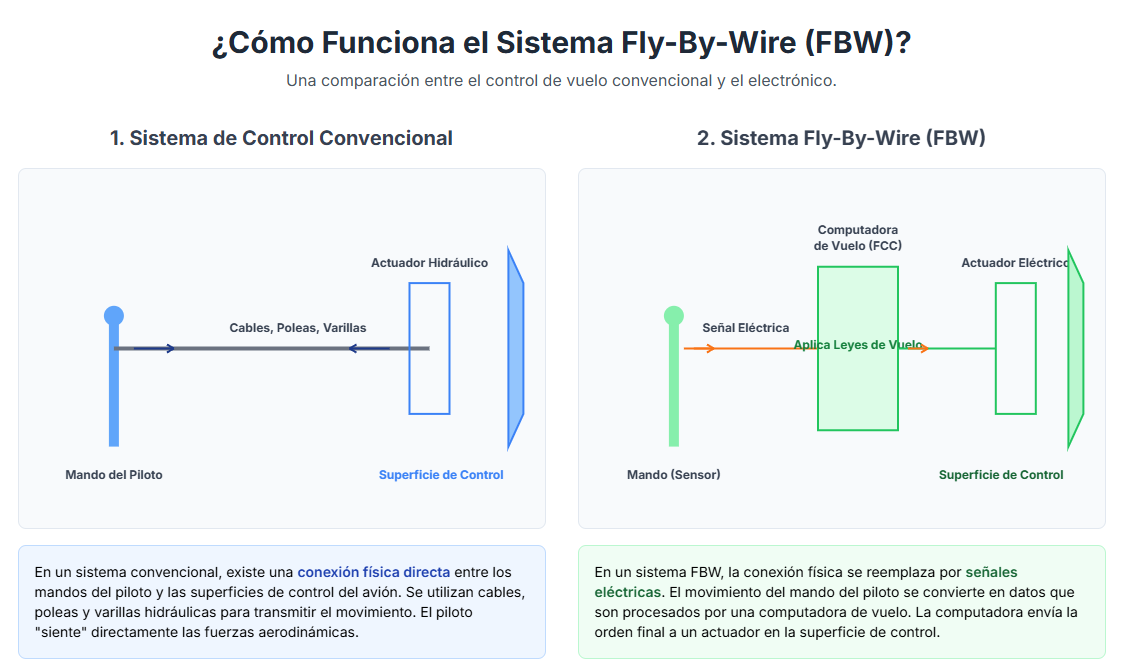

El FBW reemplaza la conexión mecánica tradicional de cables y varillas de empuje con una interfaz electrónica. La entrada en la palanca de control del piloto no es un comando directo a una superficie de control: es una señal de intención enviada a un conjunto de Computadoras de Control de Vuelo (FCCs), mientras una red de sensores —giroscopios y acelerómetros— proporciona a las FCCs un flujo continuo de datos sobre el movimiento real de la aeronave.
Las FCCs comparan el estado deseado por el piloto con el estado real de la aeronave. Cualquier desviación es un "error". Las computadoras calculan instantáneamente y ordenan los movimientos precisos de las superficies de control necesarios para anular el error, enviando señales a actuadores electrohidráulicos.
Este sistema de retroalimentación de bucle cerrado crea una estabilidad artificial. Lo que parece ser un vuelo suave y nivelado es en realidad el resultado de que el sistema FBW realiza miles de microcorrecciones imperceptibles cada segundo. El rol del piloto cambia fundamentalmente; ya no es un manipulador directo de las superficies de vuelo, sino un gerente de alto nivel que le dice al sistema lo que quiere que haga la aeronave —por ejemplo, tirar de 7 G— y las FCCs orquestan la manera más eficiente de lograrlo.
Este sistema es tan crítico que su falla no es una opción. Una falla total del sistema FBW haría que la aeronave revirtiera instantáneamente a su naturaleza inestable, resultando en una salida del vuelo controlado de la cual ningún piloto podría recuperarse. Para prevenir esto, el sistema se construye con una redundancia extrema. Los aviones militares modernos utilizan sistemas de cuádruple redundancia. Cuatro canales de computadoras independientes funcionan en paralelo. Si un canal proporciona un resultado anómalo, es superado en la votación por los otros tres e ignorado. Esta arquitectura asegura que incluso dos fallas de canales separados no impedirán la función del sistema. La aeronave es una síntesis inseparable de su estructura física y el software que le da estabilidad.
Falla en Cascada: La Anatomía de una Emergencia sin Potencia
Para un caza monomotor e inestable, una falla de motor es la emergencia definitiva. Desencadena una cascada rápida e implacable de fallas de sistemas que ataca la capacidad misma de controlar la aeronave.
Falla del Motor: El proceso comienza con un apagón de la llama. El empuje desaparece.
Pérdida de Energía Eléctrica Principal: El motor impulsa el generador principal. A medida que el motor desacelera, el generador deja de funcionar. La mayoría de las pantallas de la cabina, la aviónica y el radar se apagan.
Pérdida de Potencia Hidráulica Principal: La misma caja de engranajes accionada por el motor también alimenta las bombas hidráulicas primarias. Sin el motor, la presión hidráulica —el músculo que mueve los controles de vuelo contra inmensas cargas de aire— se pierde.
En este instante, el sistema FBW está sin energía y las superficies de control están inertes. La aeronave es un proyectil no guiado.
La última línea de defensa es la Unidad de Potencia de Emergencia (EPU). En el F-16, esta es una pequeña turbina de gas alimentada no por combustible de aviación, sino por un tanque dedicado de hidracina (H-70). Cuando la EPU detecta la pérdida de potencia principal, se activa automáticamente. La hidracina se descompone sobre un catalizador, produciendo gas caliente que hace girar la turbina de la EPU, la cual acciona un generador y una bomba hidráulica de emergencia.
Sin embargo, hay un retraso crítico de varios segundos mientras la EPU acelera. Durante esta ventana, la aeronave está completamente sin controles de vuelo motorizados. La activación exitosa de la EPU es primordial. Si falla, la aeronave está perdida. Incluso con la EPU en funcionamiento, la situación del piloto es desesperada. El sistema es un bote salvavidas, no un motor de repuesto. El pequeño tanque de hidracina proporciona energía durante aproximadamente 10 a 15 minutos. Esta es una ventana de control desesperadamente corta destinada a permitir un intento de rearranque del motor o posicionar la aeronave para la eyección.
Para agravar el problema está el pésimo rendimiento de planeo del F-16. La capacidad de planear se mide por la relación de sustentación a resistencia (L/D). Un Boeing 737, diseñado para la eficiencia, tiene una relación L/D de alrededor de 15:1: puede planear 15 millas por cada milla de altitud perdida. Un F-16, diseñado para un rendimiento de alta velocidad con alas relativamente cortas y de alta resistencia, tiene una relación L/D de aproximadamente 6:1.
El "planeo" del F-16 es una caída controlada a alta velocidad. El piloto debe mantener una alta velocidad aerodinámica (más de 170 nudos) simplemente para mantener suficiente flujo de aire sobre las alas para conservar el control. La tasa de descenso es enorme. En un incidente de 2024 en la Base de la Fuerza Aérea de Holloman, un piloto de F-16 experimentó una falla de motor a solo 1,000 pies de altura. Tuvo apenas segundos para darse cuenta de que el motor era irrecuperable antes de eyectarse. La única función de la EPU en ese escenario fue mantener la aeronave estable el tiempo suficiente para que el asiento eyectable funcionara.
La lección aprendida en los 70 que continuará definiendo el combate en este siglo
La incapacidad de un caza moderno para volar sin potencia es la consecuencia directa y calculada de una filosofía de diseño que definió el combate aéreo durante cincuenta años. Los creadores del F-16 hicieron un pacto deliberado, intercambiando la estabilidad inherente y la controlabilidad sin motor por una ventaja decisiva en el vuelo con potencia. Esto no fue un descuido; fue el objetivo principal.
El concepto fue revolucionario: una estructura inestable domada por un copiloto digital. El sistema Fly-By-Wire proporciona la estabilidad artificial que hace que la aeronave sea gobernable, pero esta dependencia convierte la operación continua del motor en un requisito absoluto para la supervivencia. La pérdida de potencia no es solo la pérdida de empuje; es la muerte del sistema nervioso digital de la aeronave, lo que la hace revertir a su estado salvaje e incontrolable.

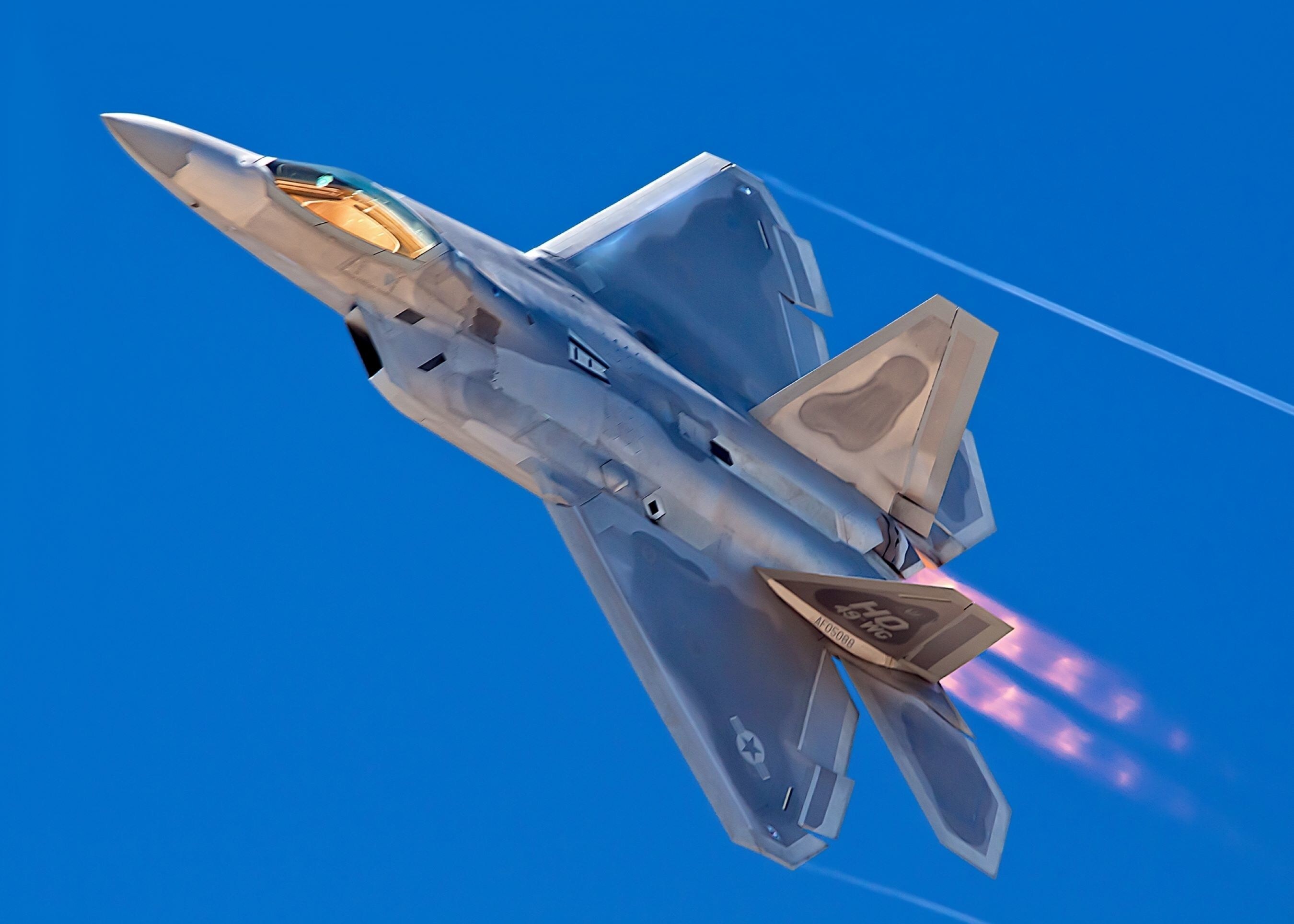

Este paradigma, promovido por la Fighter Mafia y probado por el F-16, es ahora la piedra angular del diseño de aeronaves de combate modernas. Los cazas de quinta generación como el F-22 Raptor y el F-35 Lightning II, con formas optimizadas para la furtividad que a menudo son aún menos estables, dependen más que nunca de sus sofisticados sistemas de control de vuelo. El pacto perdura. Estas máquinas pueden gobernar los cielos con potencia, pero siguen siendo absoluta y completamente dependientes de ella para su capacidad misma de volar.
